Очистные сооружения глубокой биологической очистки, на основе анаэробных процесов.

Септик - в переводе с греческого  «гнилостный отстойник».

На сегодняшний день понятие септик отражает не просто выгребную яму, применяемую в древнем Риме для сбора нечистот, а является локальным очистным сооружением, применяемым при обустройстве систем очистки хозяйственно-бытовых сточных вод.

Назначение

Септики HELYX являются локальной системой очистки. Септики предназначены для сбора и  очистки хозяйственно-бытовых сточных вод от индивидуальных жилых домов, дач, коттеджей, объектов малоэтажной застройки. Септик применяется при отсутствии централизованной системы канализации. В работе септика применяется метод гравитационного отстаивания и глубокой биологической очистки с использованием метода бескислородного (анаэробного) сбраживания. При эксплуатации септика HELYX в качестве очистного сооружения используются  различные  биоферментные препараты - бактерии и энзимы (ферменты).

Качество очистки сточных вод с использованием септика HELYX достигает 50%

Использование биоферментных препаратов повышает этот показатель до 70-75%.

При сбросе очищенных сточных вод на окончательную почвенную доочистку целесообразно использование подземных полей фильтрации, фильтрационных траншей и колодцев.

Выписки из СНИПов для полей подземной фильтрации.

Расчет длины оросительных труб на подземных полях фильтрации (страница 8).

Допускается применение Септиков в качестве очистного сооружения для предворительной очистки и пропорционального снятия нагрузки перед окончательной очисткой.

Описание


Септик HELYX представляет собой водонепроницаемую трехсекционную ёмкость, изготовленную из полиэфирного стеклопластика методом машинной намотки.

Обслуживание

Облуживание септика HELYX заключается в периодическом удалении осадка и избыточной биомассы ассенизационной машиной с периодичностью один раз в 1-1,5 года

Использование биоферментных препаратов позволяет увеличить периодичность между обслуживания  до 1 раза в 3 года.

Комплектация

 Септик HELYX состоит из единого трехкамерного, герметичного стеклопластикового корпуса, патрубка подачи исходной сточной воды, отвода очищенной воды, блокираторов между камерами, патрубки для горловин обслуживания камер, крышки на горловины обслуживания, технологические опоры (применяются при монтаже).

Устройство и принцип работы

Сточная вода из жилого дома по канализационным трубам самотеком поступает в первую камеру (септическую часть грубого осадка), где задерживаются жиры, плавающие пленки, не осаждаемые частицы и поверхностно-активные вещества. Твердые вещества, попавшие со сточной водой и способные оседать, скапливаются на дне в виде осадка (биомассы насыщенной микроорганизмами).

Из первой камеры сточные воды через систему блокиратора  поступают во вторую камеру септика, где   происходить первичное осаждение хлопьев, полученных в результате жизнедеятельности микроорганизмов (бактерий). Переливное отверстие блокиратора  расположено ниже уровня зеркала воды,  что позволяет в полной мере использовать его стабильное состояние для наращивания колонии бактерий.

После прохождения второй камеры септика  сточные воды через блокиратор поступают в третью камеру септика HELYX. При прохождении блокиратора, хлопья полученные во второй камере и не выпавшие в осадок, уплотняются и выпадают в осадок в виде мелкодисперсной взвеси в третьей камере септика HELYX. Органические соединения, перешедшие в ходе анаэробных процессов из растворенного состояния во взвешенное, также выпадают в осадок.
Герметичность корпуса и наличие блокираторов (гидрозатворов) на входе и выходе камер  позволяют поддерживать  дефицит свободного кислорода, что обеспечивает анаэробный процесс очистки сточных вод.

В реакционных зонах септика работают сначала факультативные микроорганизмы, а затем метаногенные бактерии. Анаэробный процесс проходит в две стадии:

  • первая стадия (кислое брожение): белки, жиры и углеводы разрушаются до ряда низших жирных кислот, двуокиси углерода, аммония, сероводорода, спиртов и других соединений.
  • вторая стадия (метановое брожение): жирные кислоты, спирты и другие соединения, образовавшиеся на первой стадии, разлагаются до метана, двуокиси углерода, водорода.

Использование очищенной воды в качестве питьевой не допускается!!!

Место установки

При выборе места под установку септика необходимо руководствоваться следующими рекомендациями:
- Септик, по возможности, располагать ниже дома с учетом  естественного уклона местности.
- Предусмотреть возможность подъезда к септику ассенизационной машины для откачки осадка. Максимальное расстояние 4-5 метров.
- Располагать септик по возможности ближе к дому. Оптимальное расстояние - 5 метров. Следует иметь в виду, что увеличение длины трассы до септика ведет к усложнению прочистки в случае засора. Трассу длиннее 15 метров необходимо выполнять с промежуточным колодцем.
- Трасса от дома к септику должна быть прямой. Если невозможно организовать прямую трассу, в местах поворотов устраивают поворотные колодцы.
Территория для установки септика должна располагаться на расстоянии не менее :
  • от границы грунта, дороги - 5м
  • от водохранилища, ручья –(10-30)м
  • от источника питьевой воды — колодец - 50м скважина -25м
  • от деревьев -3м
  • от дома -5м.

Расчет объёма септика из расчета количества проживающих

Объем септика в литрах

Производительность л/сутки

Кол-во человек. макс до (*)

1500

500

1-2 (3)

2000

666

3-4

3000

1000

5 (6)

4000

1333

6-7 (8)

5000

1666

8-9 (10)

Санитарные зоны

  • Санитарно-защитную зону от полей подземной фильтрации производительностью менее 15 м3/сут следует принимать 15м.
  • Санитарно-защитную зону от фильтрующих траншей и песчано-гравийных фильтров следует принимать 25 м, от септиков и фильтрующих колодцев - соответственно 5 и 8 м, от аэрационных установок на полное окисление с аэробной стабилизацией ила при производительности до м3/сут - 50 м.

Расчет и соответствие нормам

При суточном сбросе до 5м3 объем септика должен превышать его в 3 раза. При суточном сбросе свыше 5м3 объем септика должен быть в 2,5 раза больше. Расчет производится исходя из действующих норм по водопотреблению 200л/сут на одного проживающего (СНиП 2.04.01-85 «Внутренний водопровод и канализация зданий»). Септики HELYX выполнены в полном соответствии с СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения».

Описание, материал.

Многослойный полиэфирный стеклопластик с внутренними армирующими слоями. Произведен с использованием современных высококачественных полиэфирных смол и стеклоармирующих материалов. Производство осуществляется на современной компьютеризированной линии с использованием европейского оборудования.

Водоотведение, монтаж

Посмотреть виртуальную схему

Сравнительные характеристики типов и материалов очистных сооружений

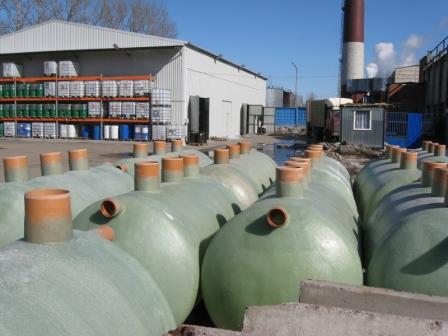

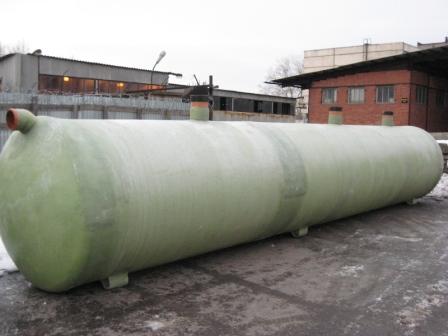

Фотографии

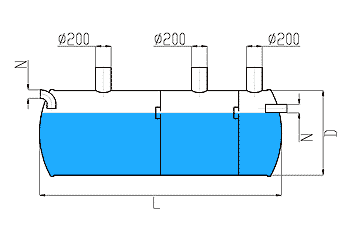

Чертеж

Таблица размеров


D=1100D=1500D=2000D=2500
L=16001500/110
L=1700
3000/110

L=21002000/110


L=2300
4000/110

L=2900
5000/110

L=31003000/110


L=3450
6000/110

L=3850

12000/110
L=40004000/110


L=4100


20000/160
L=4600
8000/110

L=4800

15000/160
L=50005000/110


L=5100


25000/160
L=5750
10000/110

L=60006000/110


L=6400

20000/160
L=6850
12000/110

L=8000

25000/160
L=8550
15000/160

Скачать

А0. схема септика емкостью 1500л, диаметром 1100мм, 13.8 Kb

А. схема септика емкостью 2000л, диаметром 1100мм, 29.8 Kb
Б1. схема септика емкостью 3000л, диаметром 1100мм, 29.95 Kb
Б2. схема септика емкостью 3000л, диаметром 1500мм, 30.49 Kb
В1. схема септика емкостью 4000л, диаметром 1100мм, 30.49 Kb
В2. схема септика емкостью 4000л, диаметром 1500мм, 30.62 Kb
Г1. схема септика емкостью 5000л, диаметром 1100мм, 29.47 Kb
Г2. схема септика емкостью 5000л, диаметром 1500мм, 30.74 Kb
Д1. схема септика емкостью 6000л, диаметром 1100мм, 30.44 Kb
Д2. схема септика емкостью 6000л, диаметром 1500мм, 30.6 Kb
Е. схема септика емкостью 8000л, диаметром 1500мм, 30.45 Kb
Ж. схема септика емкостью 10000л, диаметром 1500мм, 30.07 Kb
З1. схема септика емкостью 12000л, диаметром 1500мм, 30.4 Kb
З2. схема септика емкостью 12000л, диаметром 2000мм, 30.62 Kb
И1. схема септика емкостью 15000л, диаметром 1500мм, 30.53 Kb
И2. схема септика емкостью 15000л, диаметром 2000мм, 30.92 Kb
К1. схема септика емкостью 20000л, диаметром 2000мм, 30.84 Kb
К2. схема септика емкостью 20000л, диаметром 2500мм, 31.44 Kb
Л1. схема септика емкостью 25000л, диаметром 2000мм, 30.58 Kb
Л2. схема септика емкостью 25000л, диаметром 2500мм, 31.45 Kb
Принцип работы септика, 95.14 Kb

Заявка на выезд специалиста

Биопрепараты

Монтажный комплект

Для получения подробной технической информации просим обращаться в офис компании ООО ХЕЛИКС СПБ
