Распределительный колодец
Описание
Распределительный колодец, применяемый в системах очистки ливневого стока, служит для распределения общего потока сточных вод на очистные сооружения поверхностного стока и на байпастную линию. Байпастная линия, как правило, применяется для стока поступающего на
очистные сооружения во время проливного дождя. Применение распределительного колодца позволяет выделить из общего потока наиболее загрязнённые стоки и направить их на очистные сооружения ливневого стока. Остальная часть стока отводится без очистки, как «условно чистый». Использование распределительного колодца позволяет в значительной мере сократить необходимую производительность очистных сооружений и, как следствие, стоимость оборудования применяемого при обустройстве комплекса очистных сооружений поверхностного стока.
Устройство
Распределительный колодец представляет собой цилиндрическую ёмкость, выполненную из армированного стеклопластика с одним входным и двумя выходными патрубками. Патрубки расположены на разных уровнях. Распределительный колодец оборудован вентиляционным патрубком. При глубине подводящего трубопровода свыше
(СНиП 2.04.03-85 Канализация. Наружные сети и сооружения). Выписка
РЕГУЛИРОВАНИЕ СТОКА ДОЖДЕВЫХ ВОД
2.26. Регулирование стока дождевых вод следует предусматривать с целью уменьшения и выравнивания расхода, поступающего на очистные сооружения или насосные станции. Регулирование стока следует также применять перед отводными коллекторами большой протяженности для уменьшения диаметров труб.
Для регулирования стока дождевых вод следует устраивать пруды или резервуары, а также использовать укрепленные овраги и существующие пруды, не являющиеся источниками питьевого водоснабжения, непригодные для купания и спорта и не используемые в рыбохозяйственных целях.
2.27. В регулирующие пруды и резервуары, как правило, следует направлять через разделительные камеры лишь дождевые воды при возникновении больших расходов стока. При этом все талые воды и сток от часто повторяющихся дождей необходимо пропускать в обход пруда.
В случае целесообразности использования регулирующего пруда как очистного сооружения в него должен быть направлен весь поверхностный сток, при этом следует предусматривать специальное оборудование для удаления осадка, мусора и нефтепродуктов.
2.28. Период однократного превышения расчетной интенсивности дождей для водосбросов и выпусков в пруды следует устанавливать для каждого объекта с учетом местных условий и возможных последствий в случае выпадения дождей с интенсивностью выше расчетной.

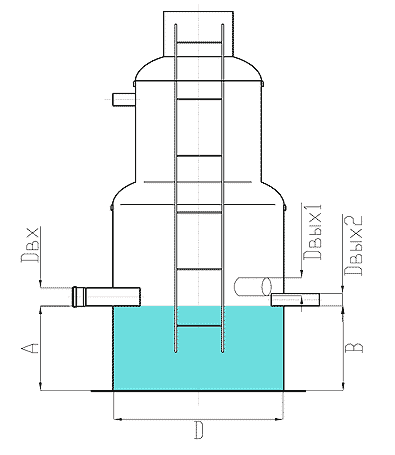

Чертеж
Таблица размеров
| Производительность Q, л/с | 10/30 | 15/45 | 20/60 | 30/90 | 40/120 | 50/150 | 75/300 | 100/400 |
| Диаметр колодца D, мм | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 2000 | 2000 |
| Диаметр вход. трубы Dвх, мм | 250 | 315 | 315 | 315 | 400 | 400 | 500 | 500 |
| Диаметр вых. трубы 1 Dвых1, мм | 250 | 315 | 315 | 315 | 400 | 400 | 500 | 500 |
| Диаметр вых. трубы 2 Dвых2, мм | 160 | 200 | 200 | 250 | 315 | 315 | 400 | 400 |
| Высота вход. трубы A, мм | 750 | 750 | 750 | 750 | 750 | 750 | 1050 | 1050 |
| Высота вых. трубы 2 B, мм | 750 | 750 | 750 | 750 | 750 | 750 | 1050 | 1050 |
Скачать
1. Схема колодца производительностью 10 л/с, 38.69 Kb
2. Схема колодца производительностью 15 л/с, 38.67 Kb
3. Схема колодца производительностью 20 л/с, 39.33 Kb
4. Схема колодца производительностью 30 л/с, 39.39 Kb
5. Схема колодца производительностью 40 л/с, 38.75 Kb
6. Схема колодца производительностью 50 л/с, 39.4 Kb
7. Схема колодца производительностью 75 л/с, 39.55 Kb
8. Схема колодца производительностью 100 л/с, 39.31 Kb
По вопросам подбора оборудования просим обращаться к нашим специалистам в офис компании ООО "ХЕЛИКС СПБ"
